高效转子混砂机相关技术

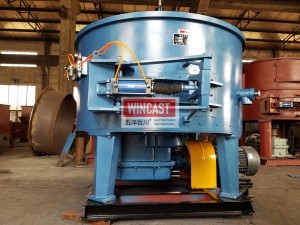

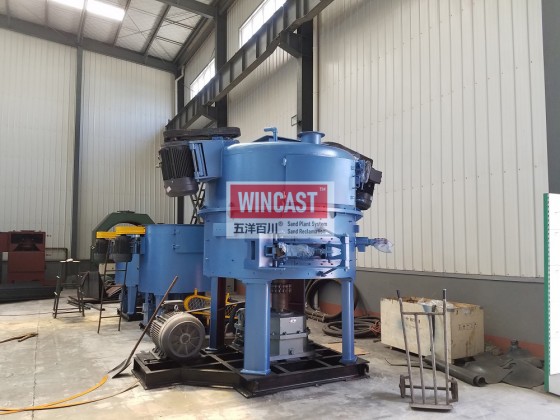

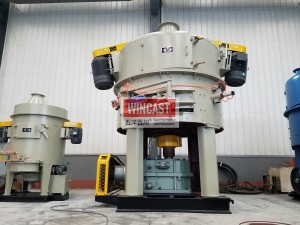

百川新一代结构优化高效转子混砂机，底盘采用铸件结构稳定不变形；球形封头设计，选用西门子SIEMENS BEIDE电机、国茂名牌减速机，转子选用进口德国FAG轴承；刮板硬质合金刀块、氧化铝陶瓷底板；围圈加工铺设不锈钢板；采用中美合资WOTE皮带轮.转子混砂机适宜于使用单一砂的造型线，它的主要工作原理是采用低速转动的刮板推动物料在机盆内形成环流运动，高速转动的转子叶片既对型砂施以冲击力，又与刮板配合对型砂施以剪切力，使砂粒之间发生冲击和激烈的摩擦，从而达到混砂速度快，型砂质量好和耗能低的目的。
百川新一代结构优化高效转子混砂机，底盘采用铸件结构稳定不变形；球形封头设计，选用西门子SIEMENS BEIDE电机、国茂名牌减速机，转子选用进口德国FAG轴承；刮板硬质合金刀块、氧化铝陶瓷底板；围圈加工铺设不锈钢板；采用中美合资WOTE皮带轮.转子混砂机适宜于使用单一砂的造型线，它的主要工作原理是采用低速转动的刮板推动物料在机盆内形成环流运动，高速转动的转子叶片既对型砂施以冲击力，又与刮板配合对型砂施以剪切力，使砂粒之间发生冲击和激烈的摩擦，从而达到混砂速度快，型砂质量好和耗能低的目的。
在直径相同的情况下，该机机盆内的有效容积大，一次加料量多，生产率高。机器的混砂机构比较简单，维修方便。
BGS系列高效转子混砂机参数表
|
序号 |
混砂机型号 |
盘径（mm） |
主电机功率（KW） |
转子电机功率（KW） |
一次加料量（Kg） |
混砂能力 （t/h） |
备 注 |
|
1 |
BGS20-55 |
2000 |
55 |
22 |
∽1250 |
30 |
|
|
2 |
BGS22S-90 |
2200 |
90 |
45 |
∽1750 |
40 |
|
|
3 |
BGS26-132 |
2600 |
132 |
55 |
∽2500 |
60 |
|
|
4 |
BGS285-160 |
2850 |
160 |
75 |
∽3500 |
80 |
|
|
5 |
BGS315-200 |
3150 |
200 |
90 |
∽5000 |
100-120 |
|
结构优点：
（1）主电机带动减速器的输出轴经链条联轴器驱动刮板装置旋转，刮板将底盘上砂子刮起并推动其在机盆内做环流运动。两组转子机构对称安装分别由电动机经三角皮带驱动转子旋转。
（2）围圈的对称位置上设置了两个检修门，用于对机器的检查和维修。并为及时清理机盆内的粘砂，提供进出方便。为了保证安全每个检修门的门框上各安装一个限位开关。当检修门打开时，混砂系统自动切断，机器即停止并不能启动。以保证机盆内人员的安全。
（3）围圈的下部设有取样器。
（4）机盆内衬圈采用δ6mmCr13不锈钢钢板制作。
（5）底盘上平面铺砌氧化铝耐磨陶瓷衬板。摩擦阻力小，使用寿命长。安装和维修时，不能用锤子或重物撞击氧化铝耐磨陶瓷衬板。
（6）BGS22S-90转子混砂机选用SIEMENS BEIDE电动机、选用国茂减速机、转子轴承选用德国FAG品牌产品。
